Détails sur le produit:
Conditions de paiement et expédition:
|
Limites de Tempjerature: | 120°C maximum | Résistance de contact: | <50mΩ maximum |
---|---|---|---|
Résistance d'isolation: | Mélange de >100MΩ | Tension de tenue: | 2500VAC |
La vie électrique: | heures >10000 | Le matériel de coquille: | nylon/PC |

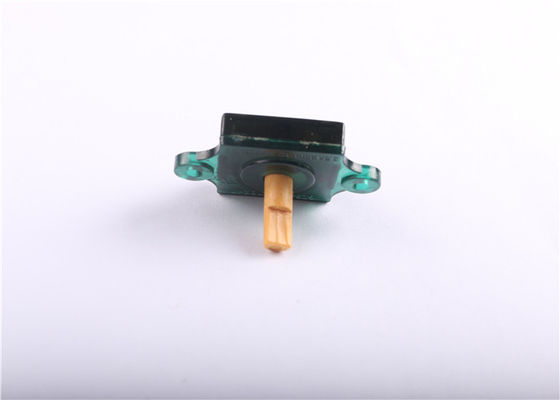

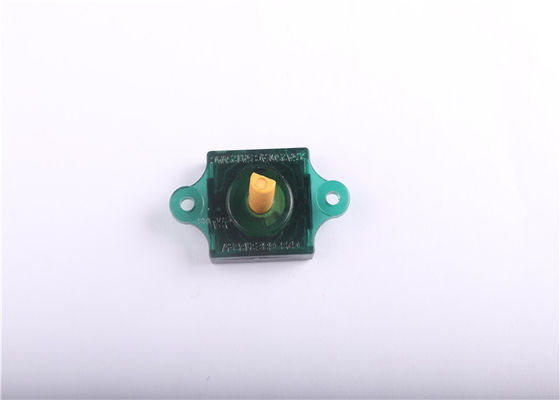

Surligner: | rotatoire sur outre du commutateur,petit commutateur rotatif |
Condition pour le ré-écoulement
1. Méthode de chauffage
Double méthode de chauffage avec l'appareil de chauffage infrarouge.
2. Mesure de la température
Φ CA du thermocouple 0,1 à 0,2 (K) ou cc (T) à joints de soudure (surface de cuivre d'aluminium). Une bande résistante à la chaleur
devrait être employé pour la mesure de difficulté.
3. Profil de température
(1) la température ci-dessus sera mesurée du dessus du commutateur. Il y a des cas où la température de panneau de PC diffère considérablement de celle du commutateur, selon le matériel, la taille, l'épaisseur du panneau de PC et d'autres. Le soin, devrait être pris pour empêcher la température de surface du commutateur de dépasser 260°C.
(2) les conditions de soudure diffèrent selon des machines de soudure de ré-écoulement. La vérification antérieure de la condition de soudure est fortement recommandée.
Soudure manuelle
Articles | Condition |
La température de soudure | maximum 350°C. |
Durée de la soudure | maximum 3s. |
Capacité de fer à souder | maximum 60W. |
1. Consultez nous pour la disponibilité du lavage de commutateur de TACT.
2. Empêchez la pénétration de flux du côté supérieur du commutateur de TACT.
3. Commutez les terminaux et une carte de circuit imprimé ne devrait pas être enduite du flux avant de souder.
4. La deuxième soudure devrait être faite après que le commutateur revienne à la température normale.
5. Employez le flux avec une densité de min.0.81
Notes d'utilisation :
1. Les terminaux pour porter notre soudure, si la charge imposée au terminal, il peuvent être détendues, déformation et la détérioration du characterisics électrique dû aux différentes conditions, notent svp cela en service
2. L'utilisation de la carte traversante de brosses de trous et de tout autre conseil recommandé, due à l'effort de coeur du changement, satisfont ainsi des conditions préalables sur la soudure et la reconnaissance totale.
3. La soudure sur l'ensemble de conditions a dû confirmer les conditions réels de la production en série.
